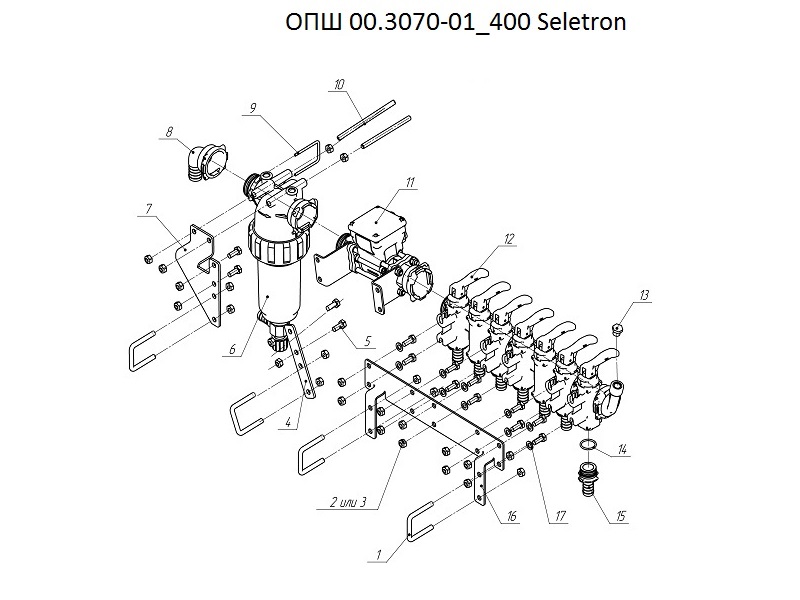

Гидравлическая система шасси (вода) 01_400 Seletron ОПШ 00.3000 (схема гидравлических соединений) вид Г

Гидравлическая система шасси (вода) 01_400 Seletron ОПШ 00.3000 (схема гидравлических соединений) вид Г

Складальні одиниці і деталі:

1 | Скоба 2М8х50х55/20.3.56 Ц9хр ОСТ 23.2.10-81

2 | Гайка М8-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)

3 | Гайка М8-6H.8.019 DIN 985 (ISO 10511)

4 | Планка ОПШ 00.4258

5 | Болт М8-6gх20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)

6 | 32621М3 Линейный фильтр T5M/T5F50M

7 | Кронштейн ОПШ 00.4255

8 | Колено T5F D.25 (Bondioli кат. №1190525)

9 | Фиксатор D.3 размер 42 (Bondioli кат. №010005)

10 | Шпилька ОПШ 24.671

11 | 46211А4А5В5 Расходомер Orion 2 10/200л Т5М 20В

12 | 215001 Заглушка 1/1"М

13 | G11058V Кольцо 2,62х25,07 VITON

14 | 1191320 Колено Т3М D.20

15 | Шайба С.8.01.10.019 ГОСТ 11371-78
