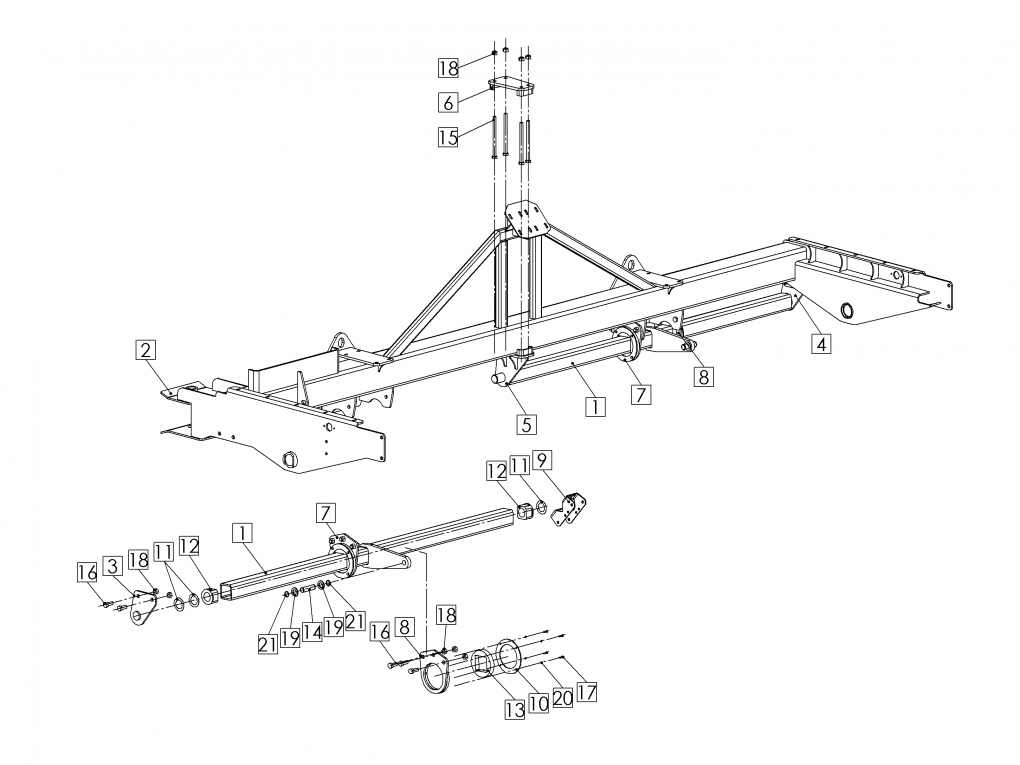

Валы подъёма сошников сеялки ALFA 4 MINI-TILL 2022

Валы подъёма сошников сеялки ALFA 4 MINI-TILL 2022

Assembly units and parts:

1 | Вал СЗМ 01.030

2 | Опора СЗМ 00.050

3 | Кронштейн СЗМ 00.310

4 | Крышка СЗМ 00.402

5 | Шайба СЗМ 00.403

6 | Вкладыш СЗМ 00.202

7 | Вкладыш СЗМ 00.201

8 | Ось СЗМ 00.608

9 | Болт М16-6gx40.88.019 ГОСТ 7798-70

10 | Болт М6-6gx20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)

11 | Гайка М16-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)

12 | Шайба С.24.01.10.019 ГОСТ 11371-78

13 | Шайба 16 65Г 019 ГОСТ 6402-70

14 | Кольцо стопорное 25x1,2 DIN 471
