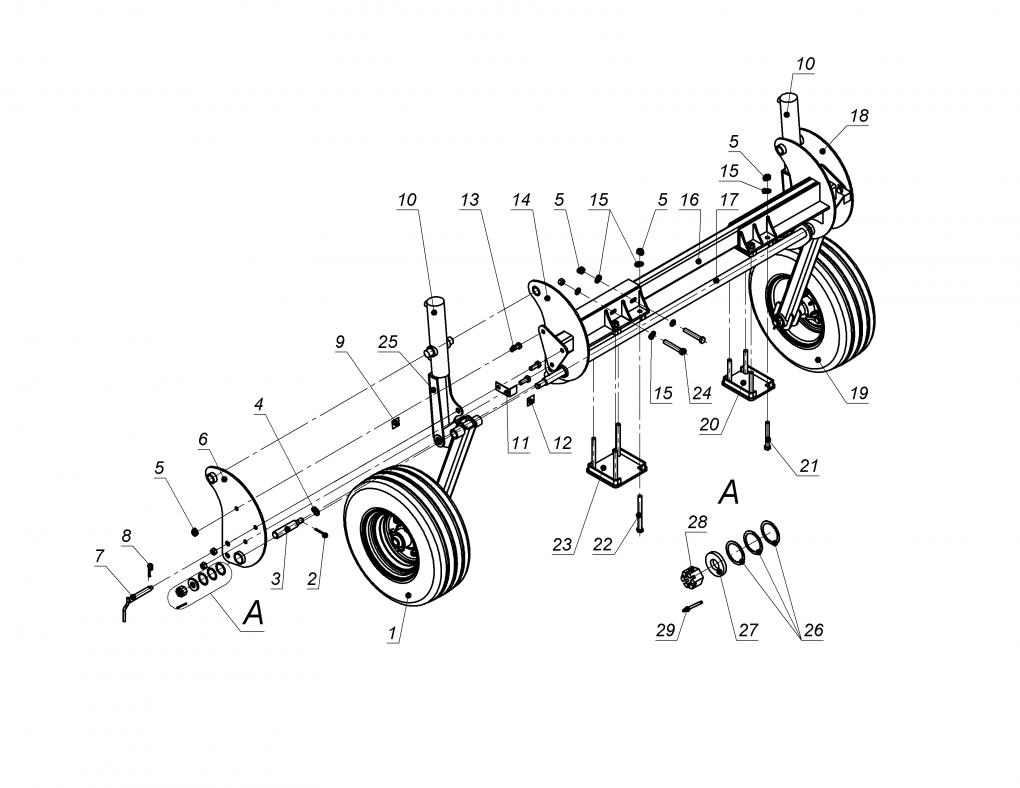

Устройство транспортное сеялки 2022 ALFA 6/ALFA 6 MINI-TILL

Устройство транспортное сеялки 2022 ALFA 6/ALFA 6 MINI-TILL

Складальні одиниці і деталі:

1 | Шплинт 8х63.019 ГОСТ 397-79

2 | Ось ОЗШ 01.605

3 | Шайба С.24.01.10.019 ГОСТ 113171-78

4 | Гайка М20-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)

5 | Боковина СЗМ 00.960-01

6 | Ручка СУС 00.1020

7 | Шплинт игольчатый 4 оцинкованный DIN 11024

8 | Световозвращатель красный БДФ 04.003

9 | Гидроцилиндр МЦ 80/50x280-3.31 ТУ У 29.3-35432630-001 2008

10 | Кронштейн ОЗШ 01.4014 с светоотражателем БДФ 04.002

11 | Световозвращатель белый БДФ 04.002

12 | Болт М20-6gх50.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)

13 | Кронштейн СЗМ 00.410

14 | Шайба С.20.01.10.019 ГОСТ 11371-78

15 | Траверса СЗМ 00.380

16 | Ось СЗМ 00.420

17 | Боковина СЗМ 00.960

18 | Фланец СЗМ 00.390-01

19 | Болт М20-6gх160.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)

20 | Болт М20-6gх220.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)

21 | Фланец СЗМ 00.390

22 | Болт М20-6gх130.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)

23 | Упор ОЗШ 01.290

24 | Шайба ОЗШ 01.441

25 | Шайба ОЗШ 01.438

26 | Шплинт 6,3х80.019 ГОСТ 397-79
