Устройство транспортное сеялки ASTRA-6 NEW, ASTRA-4 NEW

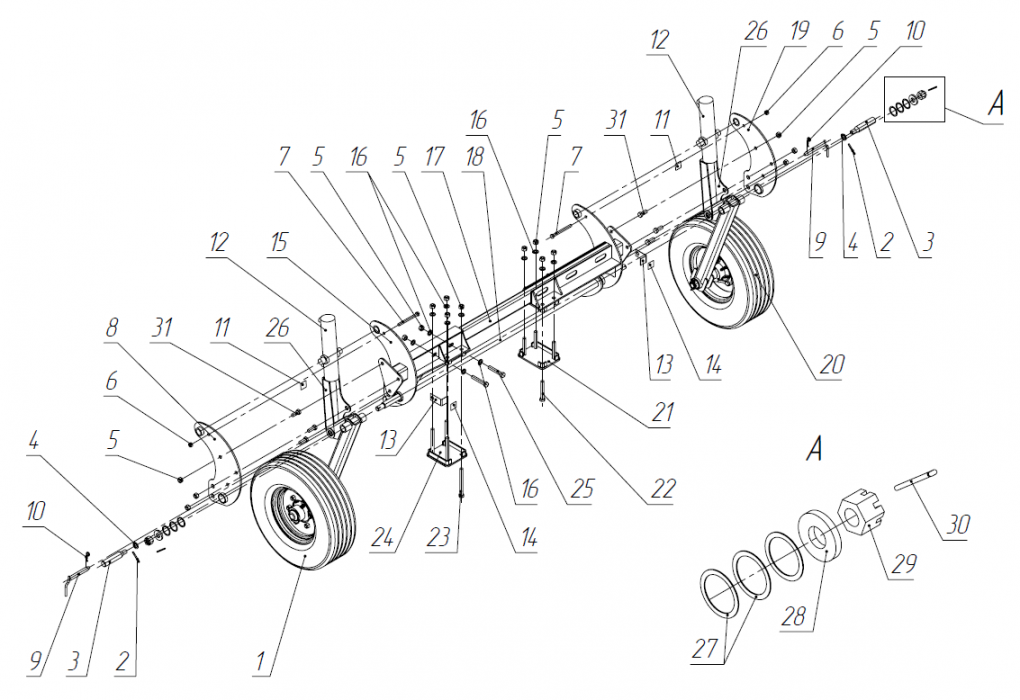

Устройство транспортное сеялки ASTRA-6 NEW, ASTRA-4 NEW

1
2
2
3
3
4
4
5
5
5
5
5
6
6
7
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
31
Складальні одиниці і деталі:
1 | Колесо транспортное ОЗШ 01.1170
2 | Шплинт 8х63.019 ГОСТ 397-79
3 | Ось ОЗШ 01.605
4 | Шайба С.24.01.10.019 ГОСТ 11371-78
5 | Гайка М20-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
6 | Гайка М16-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
7 | Ручка СУС 00.1020
8 | Шплинт игольчатый 4 оцинкованный DIN 11024
9 | Световозвращатель красный БДФ 04.003
10 | Кронштейн ОЗШ 01.4014 с светоотражателем БДФ 04.002
11 | Световозвращатель белый БДФ 04.002
12 | Шайба С.20.01.10.019 ГОСТ 11371-78
13 | Колесо транспортное ОЗШ 01.1170-01
14 | Упор ОЗШ 01.290
15 | Шайба ОЗШ 01.441
16 | Шайба ОЗШ 01.438
17 | Гaйкa M30x2-6H.6.019 DIN935 (ДСТУ ГОСТ 5918:2008)
18 | Шплинт 6,3х80.019 ГОСТ 397-79
19 | Болт М20-6gх50.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
