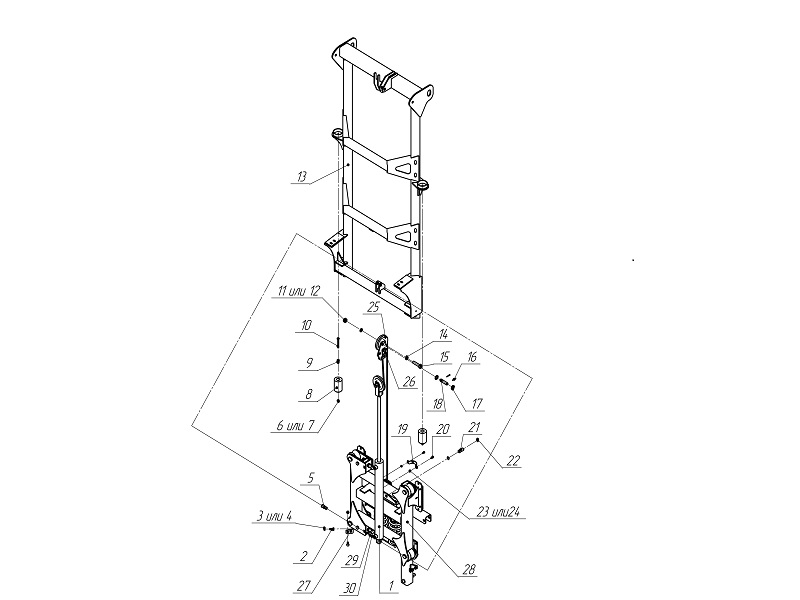

Механизм подъемный ОПШ 00.2190-01

Механизм подъемный ОПШ 00.2190-01

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Складальні одиниці і деталі:
1 | Болт М12-6gх30.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
2 | Гайка М12-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
3 | Гайка М12-6H.8.019 DIN 985 (ISO 10511)
4 | Гайка М10-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
5 | Гайка М10-6Н.8.019 DIN 985 (ISO 10511)
6 | Амортизатор ОПШ 24.046
7 | Втулка ОПШ 24.652
8 | Болт М10-6gx90.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
9 | Гайка М20-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
10 | Гайка М20-6Н.8.019 DIN 985 (ISO 10511)
11 | Болт М20-6gх80.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
12 | Шплинт 5х28.019 ГОСТ 397-79
13 | Шайба С 20.01.10.019 ГОСТ 11371-78
14 | Ось 2-20h11x85.45 Ц15хр ГОСТ 9650-80
15 | Хомут ОПШ 00.4039
16 | Болт М8-6gx16.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
17 | Ось ОПШ 28.608
18 | Кольцо 22х1,2 DIN 471 (ДСТУ ГОСТ 13942:2008)
19 | Гайка М8-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
20 | Гайка М8-6H.8.019 DIN 985 (ISO 10511)
21 | Шайба 8 65Г 019 ГОСТ 6402-70
22 | Шайба С.8.01.10.019 ГОСТ 11371-78
