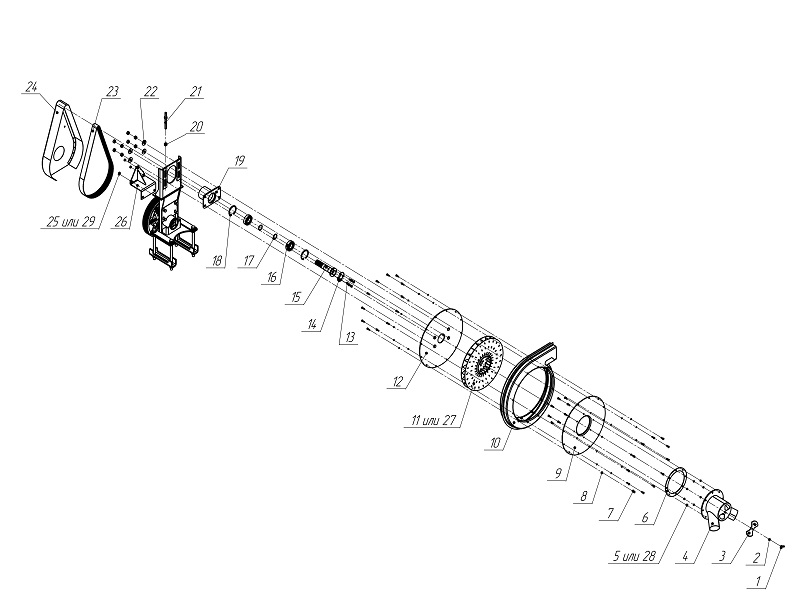

Вентилятор СУС 00.7650-01 верхний вал

Вентилятор СУС 00.7650-01 верхний вал

Assembly units and parts:

1 | Гайка М8-6H.6.019 DIN 315 (ДСТУ ГОСТ 3032:2008)

2 | Шайба 8 65Г 019 ГОСТ 6402-70

3 | Регулятор СУПА 00.1650

4 | Гайка М6-6H.8.019 DIN 980 (ДСТУ ISO ГОСТ 7042:2009)

5 | Прокладка СУПА 00.019

6 | Болт М6-6gx20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)

7 | Шайба 6 65Г ГОСТ 6402

8 | Боковина СУПК 00.415

9 | Кожух 509.046.540-01

10 | Ротор 509.046.5330-Т

11 | Боковина 509.046.7730

12 | Болт М8-6gх20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)

13 | Чека СУПА 00.425

14 | Вал 509.046.6508

15 | Подшипник NSK 6207 DDU

16 | Кольцо 35х1,5 DIN 471 (ДСТУ ГОСТ 13942:2008)

17 | Кольцо 72х2,5 DIN 472 (ДСТУ ГОСТ 13943:2008)

18 | Корпус 509.046.7740

19 | Гайка М12-6H.8.019 DIN 934 (ДСТУ ГОСТ 5915:2008)

20 | Винт 509.046.2100

21 | Шайба С 12.01.10.019 ГОСТ 6958-78

22 | Ремень 18PJ 1400

23 | Щиток СУС 00.1210

24 | Гайка М8-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)

25 | Кронштейн СУС 00.1200

26 | Ротор 509.046.6430

27 | Гайка М6-6Н.8.019 DIN 985 (ISO 10511)

28 | Гайка М8-6H.8.019 DIN 985 (ISO 10511)
