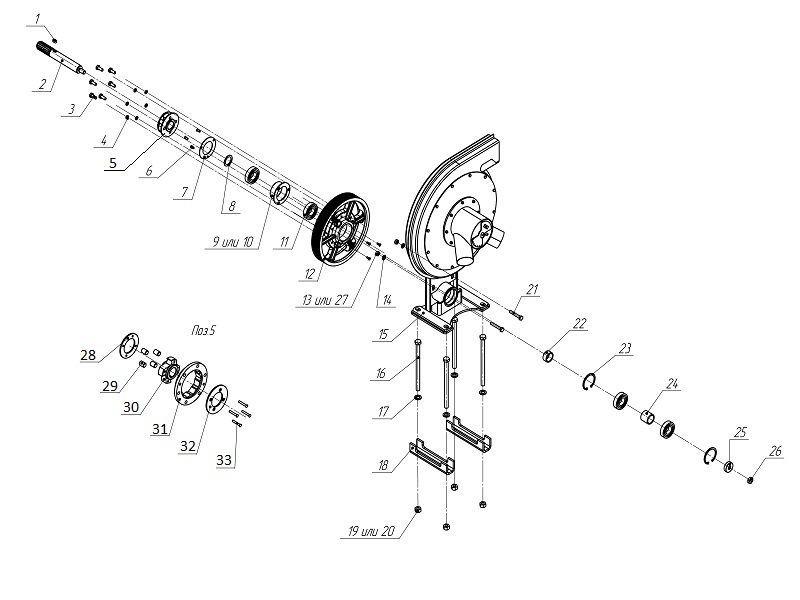

Вентилятор СУС 00.7650-01 нижний вал

Вентилятор СУС 00.7650-01 нижний вал

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Складальні одиниці і деталі:
1 | Шпонка 10х8х20 ГОСТ 23360-78
2 | Вал 509.046.6471
3 | Болт М10-6gх25.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
4 | Шайба 10 65Г 019 ГОСТ 6402-70
5 | Муфта 509.046.1560
6 | Винт ВМ6-6gх16.58.019 DIN 965 ДСТУ ГОСТ 17475:2008
7 | Шайба 509.046.4032
8 | Шайба С 80.407-06
9 | Втулка 509.046.6137
10 | Подшипник 180207 ГОСТ 8882-75
11 | Шкив 509.046.023А
12 | Гайка М10-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
13 | Шайба С.10.01.10.019 ГОСТ 11371-78
14 | Болт М16-6gх240.88.019 DIN931 (ДСТУ ГОСТ 7798:2008)
15 | Шайба С.16.01.10.019 ГОСТ 11371-78
16 | Кронштейн СУС 00.496
17 | Гайка М16-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
18 | Гайка М16-6Н.8.019 DIN 985 (ISO 10511)
19 | Болт М10-6gх65.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
20 | Втулка 509.046.8092-02
21 | Кольцо 72х2,5 DIN 472 (ДСТУ ГОСТ 13943:2008)
22 | Втулка 509.046.8092
23 | Кольцо 509.046.6422-01
24 | Гайка М10-6Н.8.019 DIN 985 (ISO 10511)
25 | Шайба задняя Н 021.09.013
26 | Ролик Н 021.09.002
27 | Ступица 509.046.694
28 | Обойма 509.046.693
29 | Шайба 509.046.4031
30 | Заклепка 6х40.01.10 ГОСТ 10300-80
