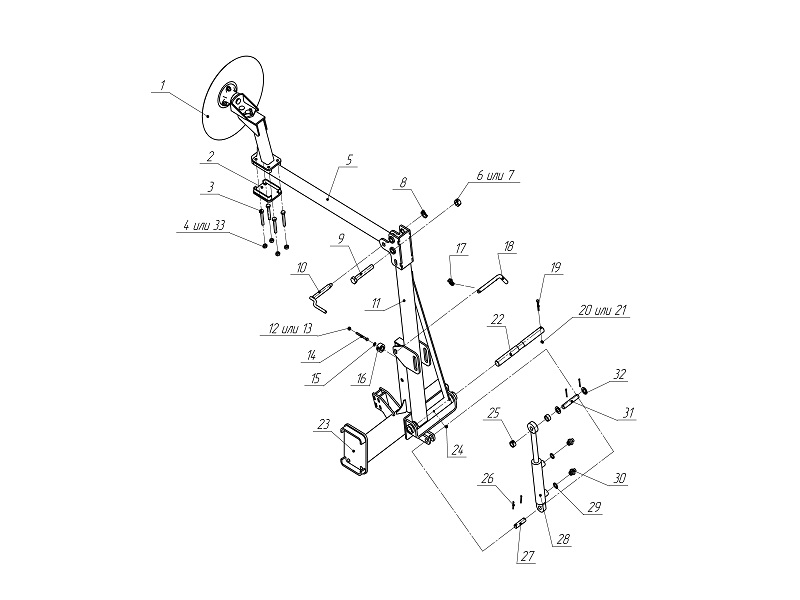

Маркер СУТ 03.230

Маркер СУТ 03.230

Assembly units and parts:

1 | Кронштейн СЗМ 01.190

2 | Болт М12-6gх80.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)

3 | Гайка М12-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)

4 | Гайка М20-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)

5 | Гайка М20-6Н.8.019 DIN 985 (ISO 10511)

6 | Болт М20-6gх130.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)

7 | Ручка СУС 00.1520

8 | Гайка М8-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)

9 | Гайка М8-6H.8.019 DIN 985 (ISO 10511)

10 | Болт М8-6gх75.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)

11 | Шайба С.8.01.10.019 ГОСТ 11371-78

12 | Упор СУС 00.0155

13 | Штифт с чекой 4,5х32.019 DIN11023

14 | Штырь СМЕ 20.602

15 | Болт М6-6gх60.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)

16 | Гайка М6-6H.8.019 DIN 980 (ДСТУ ISO ГОСТ 7042:2009)

17 | Гайка М6-6Н.8.019 DIN 985 (ISO 10511)

18 | Ось 509.046.6512

19 | Масленка 1.2.Ц6хр с желтым колпачком ГОСТ 19853-74

20 | Втулка 509.046.8142

21 | Шплинт 4х40.019 ГОСТ 397-79

22 | Ось 509.046.6383

23 | Гидроцилиндр МС 40_25х160-4.11 ТУ У 29.3.35432630-002_2010

24 | Уплотнительное кольцо 633-РРМ-20

25 | Штуцер ввертной СУС 00.681

26 | Шайба С.20.01.10.019 ГОСТ 11371-78

27 | Гайка М12-6H.8.019 DIN 985 (ISO 10511)
