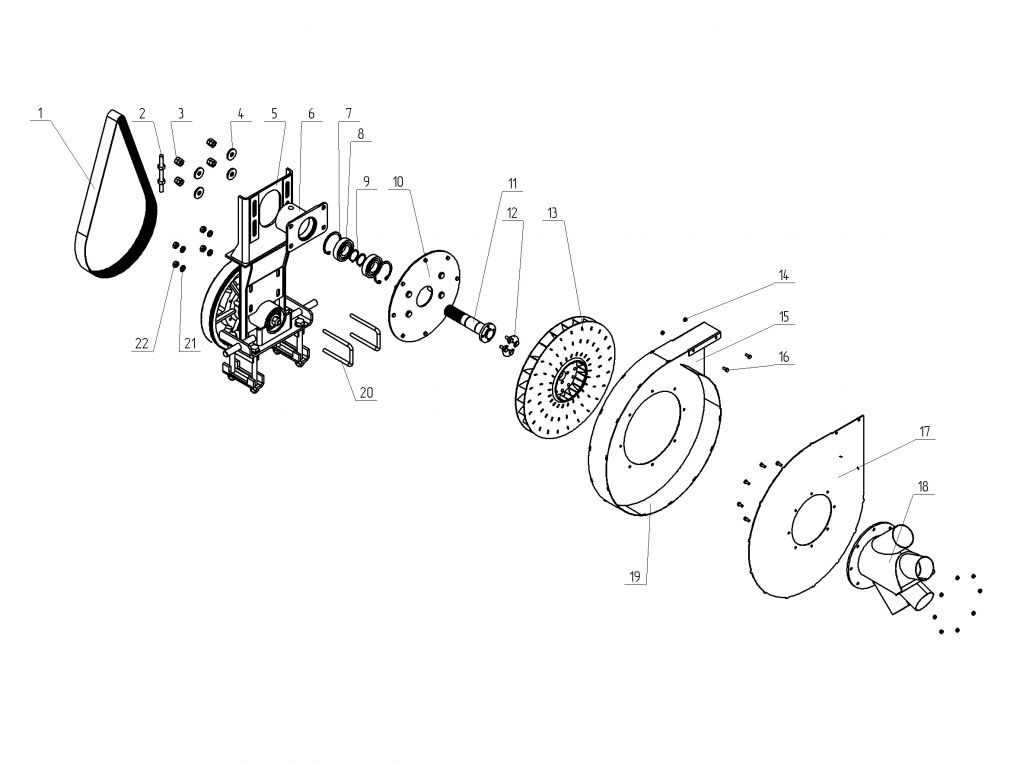

Вентилятор 509.046.9560-03 Верхний вал

Вентилятор 509.046.9560-03 Верхний вал

Складальні одиниці і деталі:

1 | Ремень 18PJ 1400

2 | Винт 509.046.2100

3 | Гайка М12-6H.8.019 DIN 934 (ДСТУ ГОСТ 5915:2008)

4 | Шайба 12х4.01.10.019 ГОСТ 6958-78

5 | Стойка 509.046.7720

6 | Корпус 509.046.7740

7 | Кольцо W 72 PN-81_M-8511

8 | Подшипник NSK 6207 DDU

9 | Кольцо Z35 PN-81/M-8511(B35) ГОСТ 13942-86 (DIN 471)

10 | Боковина 509.046.7730

11 | Вал 509.046.6508

12 | Чека СУПА 00.425

13 | Ротор 509.046.5330-Т

14 | Гайка М6-6H.8.019 DIN 980 (ДСТУ ISO ГОСТ 7042:2009)

15 | Боковина 509.046.4915

16 | Болт М6-6gх14.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)

17 | Раструб СУС 12.5530

18 | Обечайка 509.046.4916

19 | Скоба 2М16х61х115/35.56.Ц9хр ОСТ 23.2.10-81

20 | Шайба С.10.01.10.019 ГОСТ 11371-78

21 | Гайка М10-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
