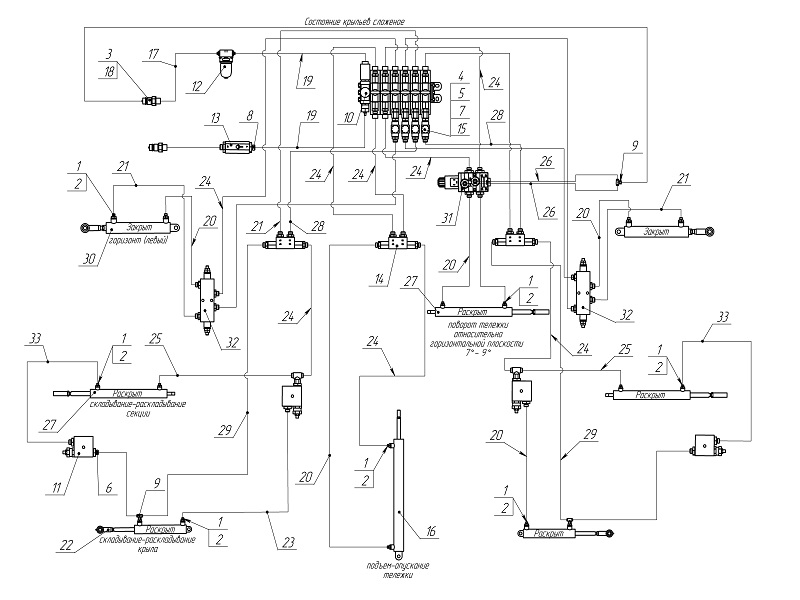

Гидравлическая система (масло)ОПШ 21.500 (схема гидравлических соединений) для Тетис 3021

Гидравлическая система (масло)ОПШ 21.500 (схема гидравлических соединений) для Тетис 3021

Складальні одиниці і деталі:

1 | Шайба КУН 01.007

2 | Штуцер ввертной СУС 00.681

3 | Ниппель HP10-2-X0041-1 Voswinkel

4 | Фитинг металлический EGE12LREDCF

5 | Фитинг металлический GE12LREDOMCF

6 | Фитинг металлический GE10LR1/2EDOMDCF

7 | Фитинг металлический GE10LR3/8EDOMDCFX

8 | Фитинг металлический GE12LR3/4EDOMDCF

9 | Фитинг металлический ET10LOMDCF

10 | Гидроразпределительный контрольный клапан D06K02060G120005

11 | Фильтр ZSB (SRM301FV1DB456X)

12 | Запорный клапан FPR 3/4" (ZFRF200415100)

13 | Гидравлический запорный клапан ZZAMTC/VRDE015F

14 | Гидравлический клапан регулирующий дроссель FPB3/8" (ZFPF306413000)

15 | Гидроцилиндр МС 63/25х665-4.15 (884) ТУ У 29.3-35432630-002.2010

16 | Рукав высокого давления РВД DN10.2SN-S24DKO.S0_S22DKO.L0-0-2400

17 | Ниппель HP10-2-X0041-2 Voswinkel

18 | РВД DN 06.2SN-S19 DKO.L 90/S19 DKO.L 0-0-1100

19 | Рукав высокого давления РВД DN06.2SN-S19DKO.L0_S19DKO.L90-0-1300

20 | Гидроцилиндр МС 50/25х236-4.21D (529) ТУ У 29.3-35432630-002.2010

21 | Гидроцилиндр МС 50/30х421-4.22D (734) ТУ У 29.1-32438907-001-2003

22 | Рукав высокого давления РВД DN06.2SN-S19DKO.L0_S19DKO.L0-0-800

23 | РВД DN 06.2SN-S19 DKO.L 90_S19 DKO.L 0-0-2100

24 | Гидроцилиндр МС 50/30х248-4.22 (540) ТУ У 29.3-35432630-002.2010
