Головна / Сервіси / Каталог складальних одиниць / Культиваторы междурядные / Каталог культиватора ALTAIR-5.6-05 / Аппарат туковысевающий 509.046.7870

Каталоги складальних одиниць

Каталог культиватора ALTAIR-5.6-05

Обмежений доступ!

Що-б отримати права доступу потрібно - Зареєструватися!

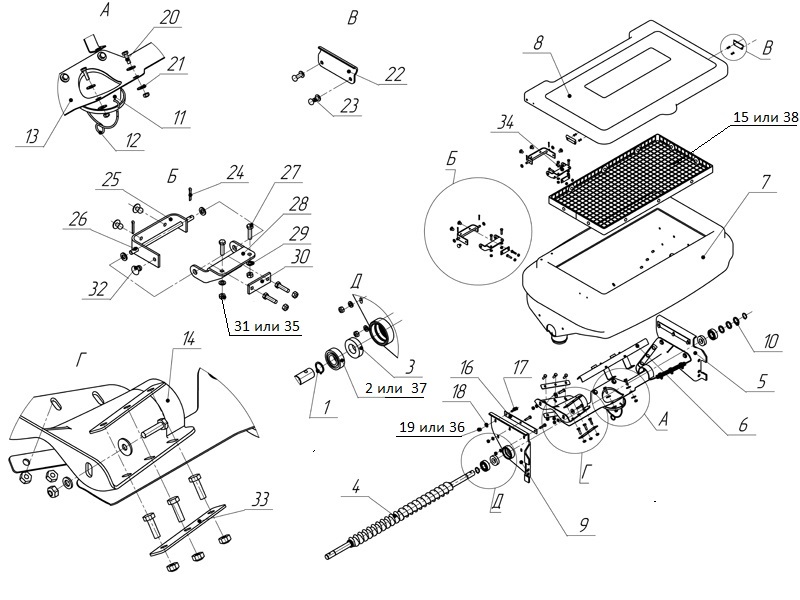

Складальні одиниці і деталі:
1 | Кольцо 20х1,2 DIN 471 (ДСТУ ГОСТ 13942:2008)
2 | Подшипник FKL 6004.2S
3 | Манжета 1.1-20х40-3/1 ГОСТ 8752-70
4 | Шнек 509.046.7850
5 | Корпус 509.046.4980А
6 | Скоба 509.046.7860
7 | Крышка СУС 00.036А
8 | Корпус 509.046.4980А-01
9 | Шайба 509.046.4425
10 | Пробка 509.046.0031
11 | Скоба СТЯ 01.607
12 | Дно 509.046.4706
13 | Козырек 509.046.0032
14 | Решетка 618х318
15 | Планка 509.046.4433
16 | Болт М6-6gх25.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
17 | Шайба С.6.01.10.019 ГОСТ 11371-78
18 | Гайка М6-6H.8.019 DIN 980 (ДСТУ ISO ГОСТ 7042:2009)
19 | Болт М6-6gх20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
20 | Шайба C 6.01.10.019 ГОСТ 6958-78
21 | Зацеп СУС 00.4368
22 | Заклепка EN ISO 15983 3,2х12-А2/А2
23 | Шплинт 2,5х16.019 ГОСТ 397-79
24 | Кронштейн СУС 00.4161
25 | Ось 509.046.6488-10
26 | Болт М5-6gх20.88.019.DIN 933 (ДСТУ ГОСТ 7798:2008)
27 | Шарнир СУС 00.4143
28 | Шайба С.5.01.10.019 ГОСТ 11371-78
29 | Планка СУС 00.4142
30 | Гайка М5-6Н.8.019 DIN 985 (ISO 10511)
31 | Заклепка 4,8х12-А2/А2 ISO 15983
32 | Планка 509.046.40041
33 | Шарнир СУС 00.4143-01
34 | Гайка М5-6Н.8.019 DIN 980 ( ДСТУ ISO 7042:2009)
35 | Гайка М6-6Н.8.019 DIN 985 (ISO 10511)
36 | Сито СУС 00.9720
