Home
/
Сеялки зерновые
/
Каталог сеялки зерновой рядовой ALFA 6 MINI-TILL
/
2022
/
Вариатор со щитками сеялки ALFA 4 MINI-TILL /ALFA 6 MINI-TILL
=GetMessage("round_nav_back")?>
Catalogs of assembly units
2022
Limited access!
To get access rights you need -
Register!

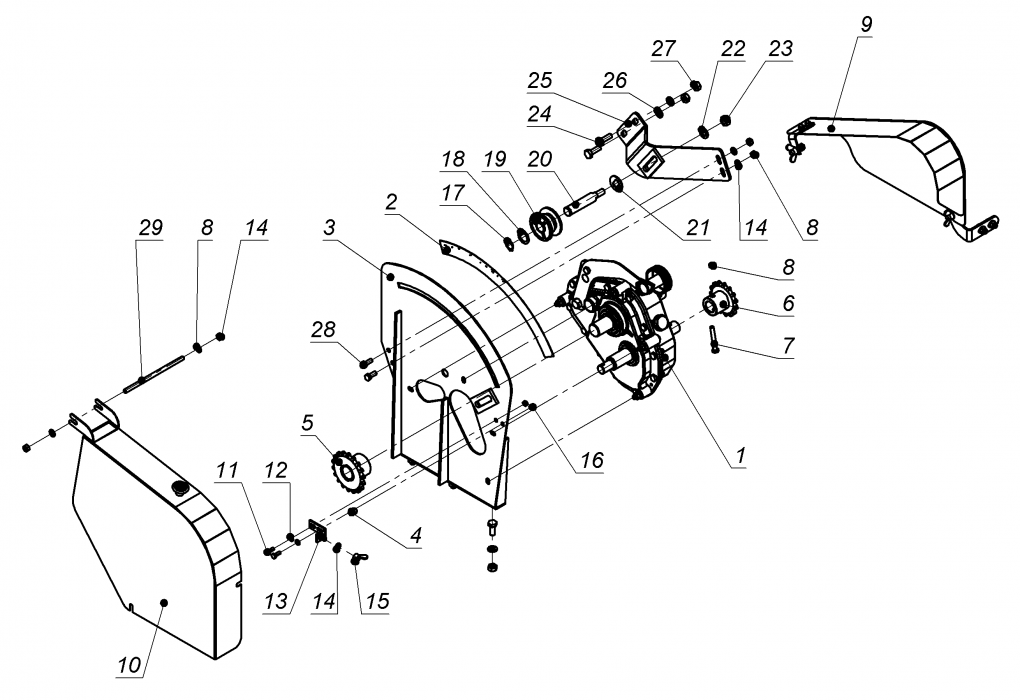

Вариатор со щитками сеялки ALFA 4 MINI-TILL /ALFA 6 MINI-TILL
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Assembly units and parts:
1 | Вариатор 400.00.3600-03
2 | Циферблат 400.00.033
3 | Боковина СЗП 00.710-01
4 | Винт М12х16.45Н.019 DIN 916
5 | Звездочка ОЗШ 01.250
6 | Гайка М8-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
7 | Щиток ОЗШ 08.390
8 | Болт М6-6gх16.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
9 | Шайба С.6.01.10.019 ГОСТ 11371-78
10 | Кронштейн СЗМ 00.1040
11 | Шайба С.8.01.10.019 ГОСТ 11371-78
12 | Гайка М8-6H.6.019 DIN 315 (ДСТУ ГОСТ 3032:2008)
13 | Гайка М6-6H.8.019 DIN 980 (ДСТУ ISO ГОСТ 7042:2009)
14 | Кольцо стопорное DIN 471-20х1,2
15 | Шайба С 80.410 с 2014 г.
16 | Ролик СУПА 00.016-01
17 | Ось СУПА 00.668А-01
18 | Шайба СГЖ 433
19 | Шайба С.12.01.10.019 ГОСТ 11371-78
20 | Гайка М12-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
21 | Болт М10-6gх30.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
22 | Кронштейн СЗМ 00.280
23 | Шайба С.10.01.10.019 ГОСТ 11371-78
24 | Гайка М10-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
25 | Болт М8-6gх20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
26 | Шпилька ОЗШ 06.612
Back to the list
