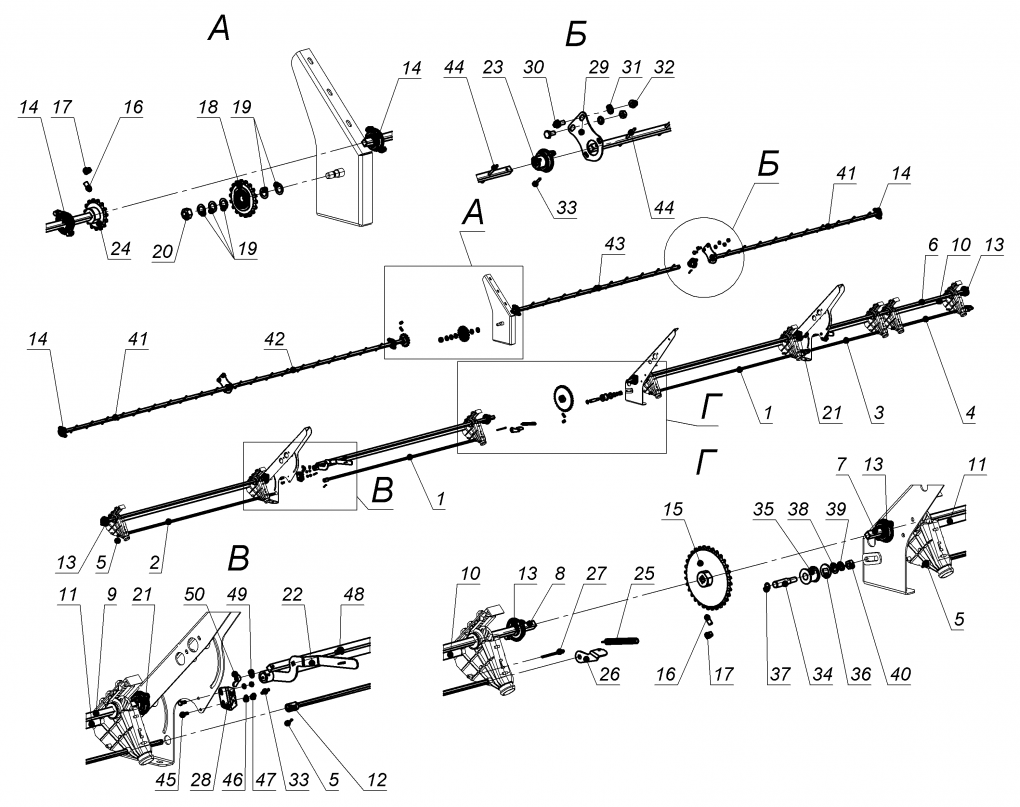

Валы зернового ящика СЗМ 00.1110

Валы зернового ящика СЗМ 00.1110

1
1
2
3
4
5
5
5
6
7
8
9
10
10
11
11
12
13
13
13
13
14
14
14
14
15
16
16
17
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
41
42
43
44
44
45
46
47
48
49
50
Складальні одиниці і деталі:
1 | Вал СЗМ 00.632
2 | Вал СЗМ 00.632-01
3 | Штифт А.4х24.60С2 ГОСТ 14229-93
4 | Вал СЗМ 00.633
5 | Вал СЗМ 00.633-01
6 | Вал СЗМ 00.633-02
7 | Вал СЗМ 00.633-03
8 | Вал СЗМ 00.627
9 | Вал СЗМ 00.627-01
10 | Втулка СЗМ 00.625
11 | Корпус ОЗШ 01.010
12 | Опора ОЗШ 01.010-01
13 | Блок ОЗШ 01.680
14 | Винт М10х25 45Н.019 DIN 916 ГОСТ 28964-91
15 | Гайка М10-6H.8.019 DIN 934 (ДСТУ ГОСТ 5915-2008)
16 | Звездочка СЗГ 00.3420
17 | Шайба Н 105.01.403
18 | Гайка М16-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
19 | Опора СЗМ 00.550
20 | Рычаг СЗМ 00.560
21 | Опора СЗМ 00.630
22 | Звездочка СЗП 00.620
23 | Пружина Н 040.07.618
24 | Рычаг СЗТ 01.409
25 | Шплинт 4х71.019 ГОСТ 397-79
26 | Сектор ОЗШ 04.412
27 | Кронштейн ОЗШ 01.472
28 | Болт М10-6gx20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
29 | Шайба С.10.01.10.019 ГОСТ 11371-78
30 | Гайка М10-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
31 | Штифт А.5х30.60С2 DIN 1481 (ГОСТ 14229-93)
32 | Ось СЗГ 00.6008
33 | Ролик СКПА 00.028
34 | Шайба СГЖ 433
35 | Кольцо стопорное DIN 471-16х1
36 | Шайба С.12.01.10.019 ГОСТ 11371-78
37 | Шайба 12 65Г 019 ГОСТ 6402-70
38 | Гайка М12-6H.8.019 DIN 934 (ДСТУ ГОСТ 5915:2008)
39 | Вал СЗМ 00.629
40 | Вал СЗМ 00.649
41 | Вал СЗМ 00.649-01
42 | Штифт А.5х80.60С2 DIN 1481(14229-93)
43 | Болт М6-6gх16.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
44 | Шайба С.6.01.10.019 ГОСТ 11371-78
45 | Гайка М6-6H.8.019 DIN 980 (ДСТУ ISO ГОСТ 7042:2009)
46 | Болт М8-6gx20.88.019 DIN 603 (ДСТУ ГОСТ 7802:2008)
47 | Шайба С.8.01.10.019 ГОСТ 11371-78
48 | Гайка М8-6H.6.019 DIN 315 (ДСТУ ГОСТ 3032:2008)
