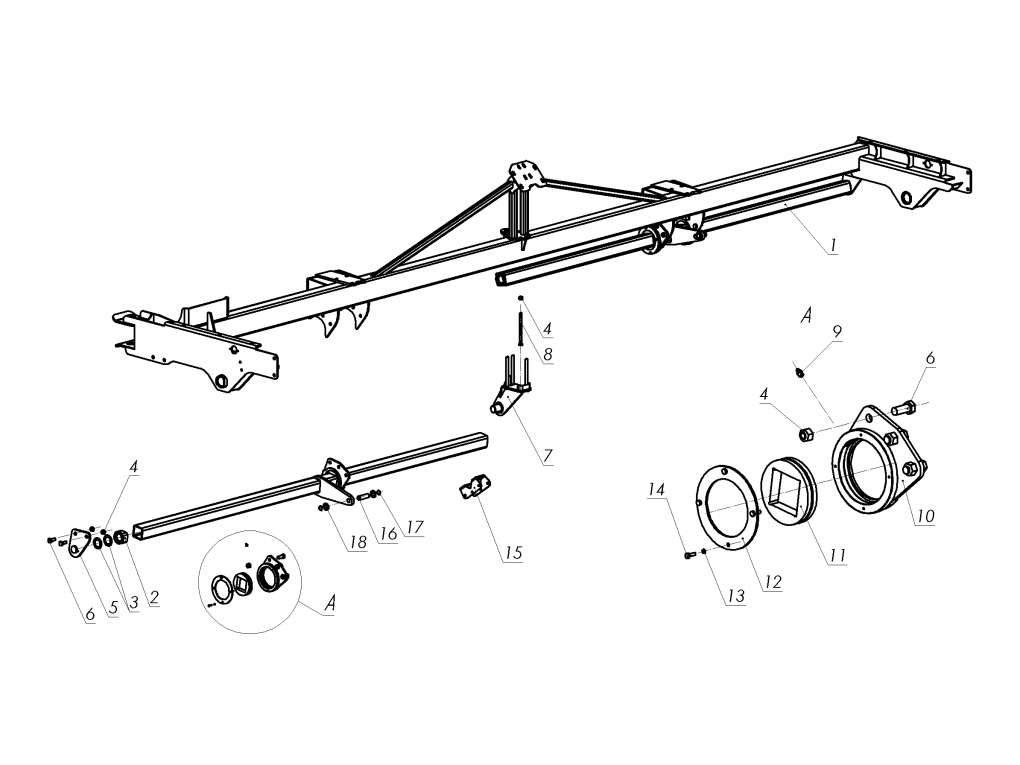

Валы подъёма сошников ASTRA-4 NEW

Валы подъёма сошников ASTRA-4 NEW

Складальні одиниці і деталі:

1 | Вал СЗМ 01.030

2 | Вкладыш СЗМ 00.202

3 | Шайба СЗМ 00.403

4 | Гайка М16-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)

5 | Опора СЗМ 00.050

6 | Болт М16-6gх40.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)

7 | Масленка 1.2.Ц6хр с желтым колпачком ГОСТ 19853-74

8 | Корпус СЗМ 00.090

9 | Вкладыш СЗМ 00.201

10 | Крышка СЗМ 00.402

11 | Шайба 6 65Г 019 ГОСТ 6402-70

12 | Болт М6-6gх20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)

13 | Ось СЗМ 00.608

14 | Кольцо 25х1,2 DIN 471 (ДСТУ ГОСТ 13942:2008)

15 | Гайка М16-6H.8.019 DIN 934 (ДСТУ ГОСТ 5915:2008)
