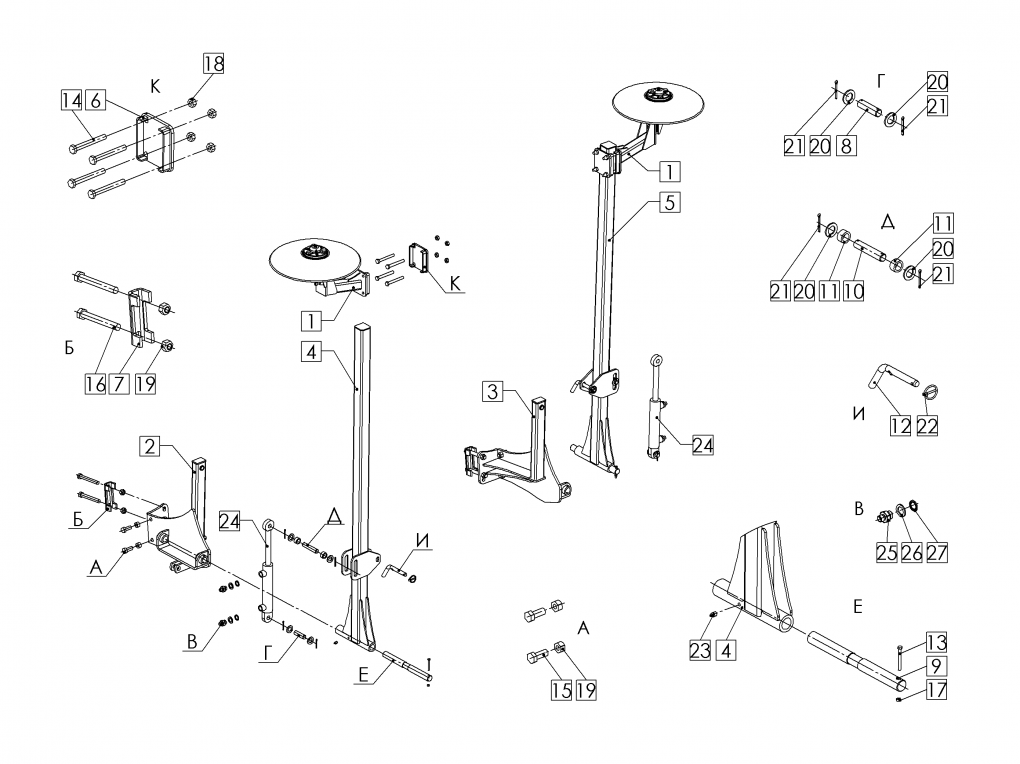

Маркер сеялки ASTRA-4 NEW

Маркер сеялки ASTRA-4 NEW

Сборочные единицы и детали:

1 | Кронштейн 509.046.4554

2 | Ось 509.046.6383

3 | Ось 509.046.6512

4 | Ось 509.046.6514

5 | Втулка 509.046.8142

6 | Штырь СМЕ 20.602-01

7 | Болт М16-6gх130.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)

8 | Гайка М6-6H.8.019 DIN 980 (ДСТУ ISO ГОСТ 7042:2009)

9 | Гайка М12-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)

10 | Гайка М16-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)

11 | Шайба С.20.01.10.019 ГОСТ 11371-78

12 | Шплинт 4х40.019 ГОСТ 397-79

13 | Штифт 4,5х32 DIN 11032

14 | Гидроцилиндр Ц40х160

15 | Штуцер ввертной СУС 00.681

16 | Шайба КУН 01.007

17 | Уплотнительное кольцо 633-РРМ-20
