Головна / Сервіси / Каталог складальних одиниць / Опрыскиватели / Каталог опрыскивателя TETIS 18 и TETIS 21 / Монтаж баков и щитков ОПШ 00.2070

Каталоги складальних одиниць

Каталог опрыскивателя TETIS 18 и TETIS 21

Обмежений доступ!

Що-б отримати права доступу потрібно - Зареєструватися!

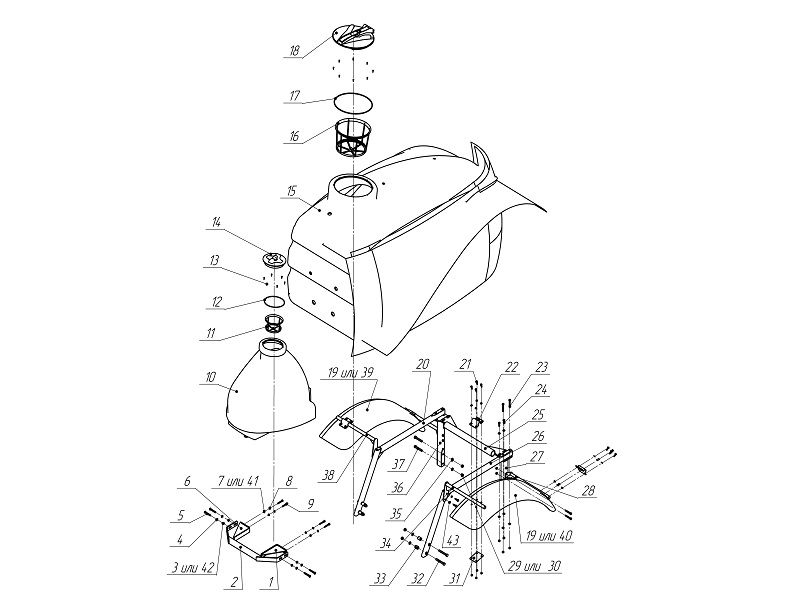

Складальні одиниці і деталі:
1 | Кронштейн ОПШ 24.330
2 | Гайка М12-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
3 | Шайба С.12.01.10.019 ГОСТ 11371-78
4 | Болт М12-6gх80.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
5 | Гайка М10-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
6 | Шайба С.10.01.10.019 ГОСТ 11371-78
7 | Болт М10-6gх70.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
8 | Бак ОПШ 00.043
9 | 300110 Корзиноподобный фильтр D203x120
10 | 3522120.020 Прокладка для обода D255
11 | Шуруп 2-5х25.2 DIN 97 (ДСТУ ГОСТ 1145:2008)
12 | 3510221 Крышка D255
13 | 300130 Корзиноподобный фильтровальный элемент D400x275
14 | 350460.020 Прокладка для обода D.455
15 | 356061 Крышка D455 плоский переливной C/W замок
16 | Щиток колеса ОПШ 24.054 (пластик)
17 | Боковина ОПШ 24.2020-01
18 | Болт М10-6gх30.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
19 | Болт М12-6gх90.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
20 | Болт М12-6gх35.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
21 | Упор ОПШ 24.2030
22 | Боковина ОПШ 24.2020
23 | Боковина ОПШ 24.2040
24 | Гайка М16-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
25 | Гайка М16-6Н.8.019 DIN 985 (ISO 10511)
26 | Болт М16-6gх120.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
27 | Втулка ОПШ 24.683-01
28 | Шайба С16.01.10.019 ГОСТ 11371-78
29 | Боковина ОПШ 24.2040-01
30 | Болт М16-6gх100.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
31 | Щиток ОПШ 24.4148
32 | Гайка М10-6Н.8.019 DIN 985 (ISO 10511)
33 | Гайка М12-6H.8.019 DIN 985 (ISO 10511)
34 | Шайба 12 65Г 019 ГОСТ 6402-70
